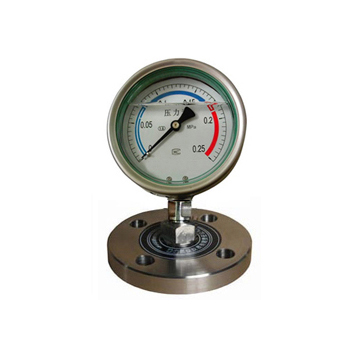

YN-M隔膜耐震壓力表

產品優勢：

合作客戶：

YN-100/150M隔膜耐震壓力表能適應于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮動物的介質壓力以及避免測量介質直接進入通用型壓力表和防止沉淀物積聚且易清洗的場合，應采用隔離器與電接點壓力表組成一個系統的隔膜電接點壓力表。

隔膜耐震壓力表適用測量無爆炸危險，強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮動物的氣體、液體，且具有良好的抗振性能，特別適用于環境劇烈振動場所，可耐受介質的脈動，沖擊及突然卸荷?！　?/span>

隔膜耐震壓力表不僅具有設計新穎，結構可靠品種規格齊全，動作穩定性好，適應性強的特點外，而且又具有測控并茂，安裝簡單，維護量小等優點?！　?/span>

一、隔膜耐震壓力表技術參數：　　

1.精確度：±1.6%

2.隔膜材料：OCr18Ni12Mo2(316)，哈氏合金，蒙乃爾合金，鉭合金，氟塑料

3.連接方式: 螺紋連接式:M20×1.5;G1/2;1/2NPT;

4.法蘭式連接:可按化工部HG，國標GB及日本JIS，美國ANSI等標準制造;

5.隔離器材料：耐酸不銹鋼，含鉬不銹鋼，氟塑料。該市　密封墊圈材料：丁晴橡膠，氟塑料。

6.密封液：硅油、植物油

7.執行標準：JB/T8624-1997

二、隔膜耐震壓力表結構原理：

隔膜在被測介質壓力作用下產生變形，密封液被壓，形成一個相當于P的壓力，傳導至壓力儀表，顯示被測介質壓力值。

溫度影響: 因密封液的熱膨脹及隔膜剛度與溫度有關，在使用溫度偏離20℃±5℃時，受溫度影響有一個誤差，其值為0.1%/℃。

隔膜壓力表的液位差：軟管連接的隔膜壓力表在安裝時若受壓部與壓力儀表處不同位置，其液位差將形成一個壓力差ΔP的影響，ΔP=密封液比重×液位差。

隔膜壓力表的耐蝕性：隔膜壓力表的耐蝕性能包含環境及測量介質的腐蝕特性，可按使用條件選配隔離器，隔膜，密封墊圈的材料。

三、隔膜耐震壓力表技術參數：

產品名稱	產品型號	精度等級	測量范圍(MPa)	連接方式
隔膜壓力表	YN-60ML	2.5	0～0.1～6	M14×1.5
	YN-100ML	1.6	0～0.1～40 -0.1～0～0.1	M20×1.5 M20×1.5
	YN-150ML	1.6
	YN-100MF	1.6	0～0.1～10 -0.1～0～2.4	敞開法蘭
	YN-150MF	1.6
	YN-100MG	1.6	0～0.1～10 -0.1～0～2.4	工字法蘭
	YN-150MG	1.6
	YN-100GL	1.6	0～0.1～10 -0.1～0～2.4	角形法蘭
	YN-150GL	1.6
	YN-100RL	1.6	0～0.1～10 -0.1～0～2.4	軟管連接
	YN-150RL	1.6
衛生型隔膜壓力表	YN-100MC	1.6	0～0.1～1.6	卡箍連接
	YN-150MC	1.6
YN-100/150MF/ML/MG/GL/RL/MC隔膜耐震壓力表 YN-100/150BMF/ML/MG/GL/RL/MC不銹鋼隔膜耐震壓力表
備注：如對儀表隔膜體材質、膜片材料以及法蘭尺寸有特殊要求請與公司協商訂做

四、壓力表選型表：
