指針壓力表

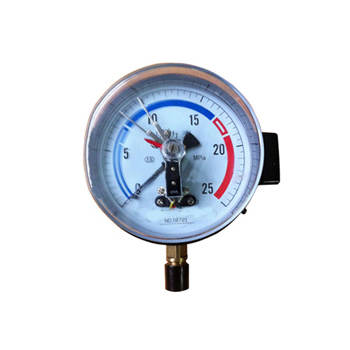

YX電接點壓力表

產品優勢：

合作客戶：

YX100/150系列電接點壓力表是用于測量對銅和銅合金不起腐蝕作用的氣體、液體介質的正負壓力，并在壓力達到預定值時發出信號，接通控制電路，達到自動控制的報警得目的。

電接點壓力表具有測量控制功能，可任意設定上、下控制壓力值，動作穩定可靠，在石油、化工、電站、冶金等工業企業及機電設備上廣泛配套使用。

一、電接點壓力表結構原理：

儀表由測量系統、指示裝置、磁助電接點裝置、外殼、調節裝置及接線盒等組成。

當被測壓力作用于彈簧管時，其末端產生相應的彈性變形—位移，經傳動機構放大后，由指示裝置在度盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭（上限或下限）相接觸的瞬時，致使控制系統接通或斷開電路，以達到自動控制和發信報警的目的。

二、技術指標：

1.接點裝置電氣參數及控制形式：

觸頭功率	高工作電壓	大工作電流	控制形式
30VA(阻性負載)	220V D.C或380V A.C	1A	上下限、雙上限、雙下限

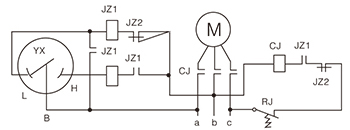

2.電氣電路連接示意圖：

JZ1、JZ2-繼電器及觸點
CJ-接觸器及觸點
RJ-熱繼電器
M-電機
YX-電接點壓力表
L-下限接點（綠）
H-上限接點（紅）
B-公共接點（黃）

三、電接點壓力表外形尺寸圖：

型號	D	H	H1	H2	D0	d	d1	B	B1	L	L1
YX-60	Φ60	46		13		M14*1.5		56	72	14
YX-100	Φ100	95		17		M20*1.5		87	121	20
YX-100ZT	Φ100	96	33	30	118	M20*1.5	5.5			20	115
YX-150	Φ150	78	40	17	165	M20*1.5	5.5	113	150	20
YX-150ZT	Φ150	78	40	30	165	M20*1.5	5.5	113	150	20	100

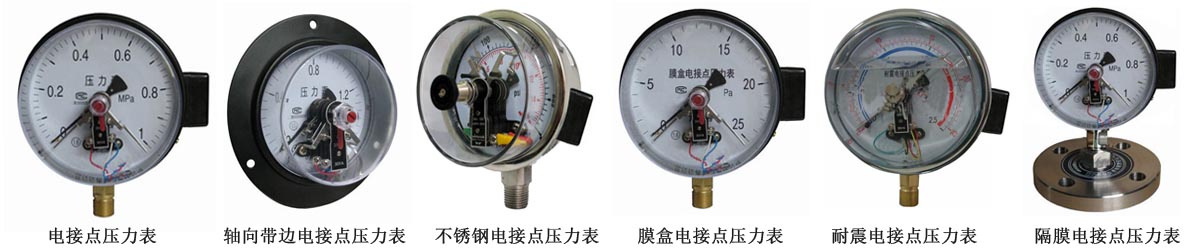

YX-100/150電接點壓力表
YX-100/150B不銹鋼電接點壓力表
YEX-100/150膜盒電接點壓力表
YEX-100/150B不銹鋼膜盒電接點壓力表
YNX-100/150耐震電接點壓力表
YNX-100/150B不銹鋼耐震電接點壓力表
YENX-100/150膜盒耐震電接點壓力表
YENX-100/150B不銹鋼膜盒耐震電接點壓力表
YX-100/150/MF/ML隔膜電接點壓力表
YX-100/150B/MF/ML不銹鋼隔膜電接點壓力表
YNX-100/150/MF/ML耐震隔膜電接點壓力表
YNX-100/150B/MF/ML不銹鋼耐震隔膜電接點壓力表
