物位計
當前位置：首頁>產品中心>液位變送器系列>物位計
![[list:title]](/uploads/allimg/180721/1-1PH1154359.jpg)

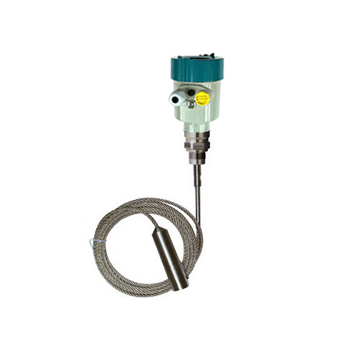

JP-LD31導波雷達物位計
產品優勢：
合作客戶：
JP-LD31導波雷達物位計采用了100MHz～1.8GHz的發射頻率，纜式探頭，安裝方式有螺紋或者法蘭。測量對象為一般液體與固體顆粒狀物料，大量程為30米。
JP-LD導波雷達物位計是的采用微波技術來檢測料位的高科技產品，該儀表充分利用了微波具有很好穿透性、對惡劣環境及被測物料適應性強等特點，采用先進的大規模集成電路，將雷達原理、數字信號處理技術和快速傅里葉變換(FFT)技術。采用連續式乍動測量，能測量液體、固體(塊狀、粉狀)料位，具有測距遠、精度高等特點。
一、工作原理：
導波雷達物位計發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。從而計算出探測組件頂部被測介質表面的距離，被測容器總高度是已知數，進一步可得出介質的物位高度。
二、主要特點：
導波雷達物位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。
三、技術參數:
1.測量對象：一般液體與固體顆粒狀物料
2.測量范圍: 0～30m；
3.過程連接: G1-1/2，NPT1-1/2法蘭:DN50，DN80，DN100，DN150 ；
4.介質溫度：-40～250℃；
5.過程壓力: -0.1～2.0MPa；
6.工作頻率: 100MHz～1.8GHz；
7.測量精度: ±10mm；
8.分辨率: 1mm；
9.采樣: 回波采樣54次/s；
10.輸出電流信號:4～20mA+ HART通訊協議；
11.電源: 24VDC(±10%)紋波電壓:1Vpp；
12.耗電量: max22.5mA ；
13.外殼防護等級:IP68；
14.防爆等級:EXiaIICT6 ；
15.兩線制接線:儀表供電和信號輸出共用一根兩芯電纜；
16.電纜入口:M20×1.5(電纜直徑5～9mm)

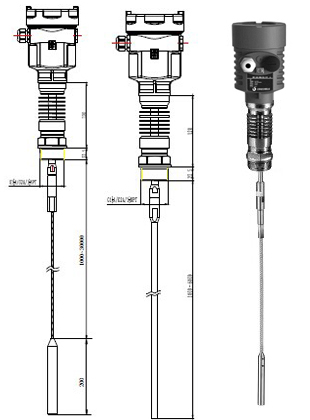

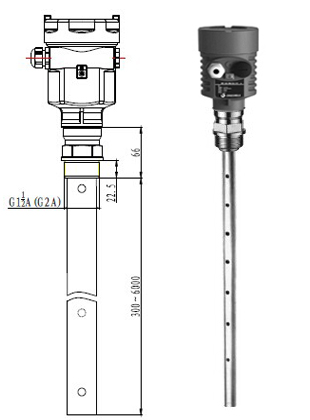

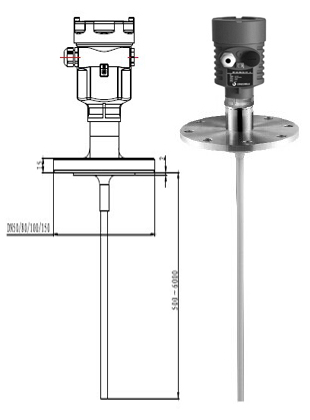

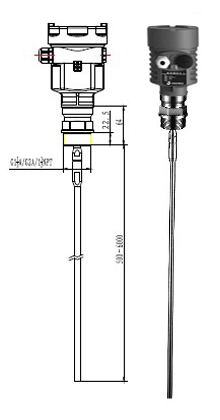

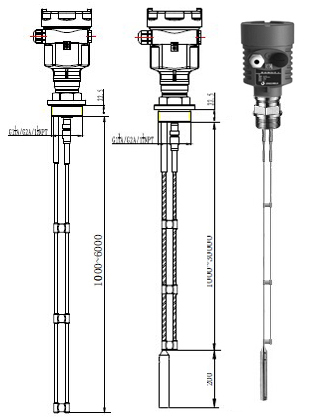

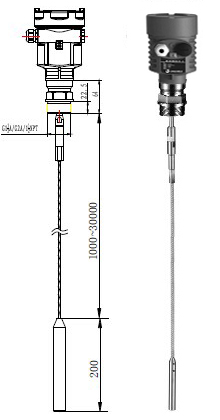

四、導波天線的選擇及尺寸圖：
| 尺寸 |
 |
 |
 |
| 型 號 | LD31 | LD32 | LD33 |
| 天線 | 不銹鋼纜式 | 不銹鋼桿式 | 雙纜、雙桿 |
| 安裝 | 螺紋、法蘭 | 螺紋、法蘭 | 法蘭 |
| 量程 | 30米 | 6米 | 纜30米、桿6米 |
| 介質 | 一般液體、固體顆粒 | 一般液體 | 小介電常數液體、固體 |
| 尺寸 |
 |
 |
 |
| 型 號 | LD34 | LD35 | LD36 |
| 天線 | 桿式帶散熱器 | 四氟桿式 | 同軸棒式 |
| 安裝 | 螺紋、法蘭 | 法蘭（四氟翻邊） | 螺紋、法蘭 |
| 量程 | 6米 | 6米 | 6米 |
| 介質 | 高溫液體 | 腐蝕性液體 | 小介電常數液體 |
五、導波雷達液位計選型表：
| 代 碼 | 說 明 | |||||||
| JP-LD | 雷達液位計 | |||||||
| 頻 率 | 3 | 導波雷達 | ||||||
| 天線形式 | 1 | 不銹鋼纜式 | ||||||
| 2 | 不銹鋼桿式 | |||||||
| 3 | 雙纜、雙桿 | |||||||
| 4 | 桿式帶散熱器 | |||||||
| 5 | 四氟桿式 | |||||||
| 6 | 同軸棒式 | |||||||
| 安裝方式 | W | 螺紋，G1 1/2A，1 1/2NPT | ||||||
| L | PTFE法蘭（DN80/DN100/DN150） | |||||||
| M | 不銹鋼法蘭（DN80/DN100/DN150） | |||||||
| 容器接管 | 0 | 無 | ||||||
| 1 | 50mm | |||||||
| 2 | 100mm | |||||||
| 3 | 150mm | |||||||
| 4 | 200mm | |||||||
| 密封過程溫度 | P | -40~150℃普通密封連接 | ||||||
| G | -60~400℃高溫帶散熱片連接 | |||||||
| 工作壓力 | 0 | 常壓 | ||||||
| 1 | 1.6MPa | |||||||
| 2 | 2.5MPa | |||||||
| 3 | 4.0MPa | |||||||
| 線制及輸出信號 | 2 | 二線制DC24V,4~20mA+HART | ||||||
| 3 | 三線制DC24V,4~20mA | |||||||
| 測量范圍 | 口口m | |||||||
