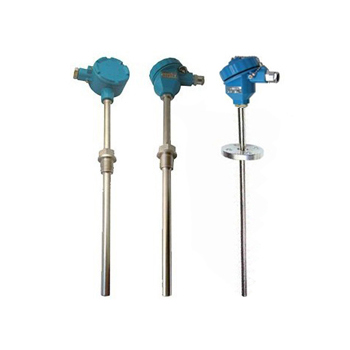

WR□-440/240防爆熱電偶是一種溫度傳感器，在化學工業自控系統中應用廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、調節和控制。
在化工廠，現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通的熱電偶不安全，易引起環境氣體爆炸。因此，在這些場合使用防爆熱電偶作溫度傳感器，本公司的隔爆型熱電偶產品,適用于dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
一、工作原理：
如果由兩種不同成份的均質導體(熱電極)組成閉合回路,當兩端存在溫度梯度時,回路中就有電流通過,那么兩端之間就存在熱電勢。熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關，與熱電極的長度、直徑無關。
二、防爆原理：
防爆熱電偶利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部件都密封在接線盒內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度不傳到腔外。
三、產品特點：
1.按符合國際IEC標準的新防爆規程GB3836設計；
2.采用兩腔式隔爆結構,更換測溫元件簡便,使用可靠；
4.隔爆標志dⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含爆炸性氣體場合的溫度測量。
四、防爆熱電偶選型方法：
四、防爆熱電偶選型方法：
| WR□□－□□□□□－□-□/□-□防爆熱電偶 | |||
| 代 號 | 熱電偶類型 | ||
| N | K分度號|鎳鉻-鎳硅熱電偶 | ||
| E | E分度號|鎳鎘-銅鎳熱電偶 | ||
| F | J分度號|鐵-銅鎳熱電偶 | ||
| T | T分度號|銅-銅鎳熱電偶 | ||
| P | S分度號|鉑銠10-鉑熱電偶 | ||
| Q | R分度號|鉑銠13-鉑熱電偶 | ||
| R | B分度號|鉑銠30-鉑銠6熱電偶 | ||
| 代號 | 熱電偶對數 | ||
| 省略 | 單支式|通常接線端子為2個 | ||
| 2 | 雙支式|通常接線端子為4個 | ||
| 代號 | 安裝固定裝置 | ||
| 1 | 無固定裝置 | ||
| 2 | 固定螺紋(螺紋M27×2) | ||
| 3 | 活動法蘭 | ||
| 4 | 固定法蘭 | ||
| 5 | 活動法蘭角尺型 | ||
| 6 | 錐形盲孔管 | ||
| 代號 | 接線盒形式 | ||
| 3 | 防水接線盒 | ||
| 4 | 隔爆接線盒 | ||
| 5 | 不銹鋼接線盒 | ||
| 代號 | 保護管外徑 mm | ||
| 0 | ф16 (不銹鋼管材質保護管，偶材直徑Ф2.5mm) | ||
| 1 | ф20 (不銹鋼管材質保護管，偶材直徑Ф3.2mm) | ||
| 2 | ф25 (分度號為S或B時，高鋁或剛玉雙層陶瓷保護管) | ||
| 3 | ф30 (SiC等材質的保護管) | ||
| 4 | ф38 (高鉻鑄鐵管) | ||
| 代號 | 保護管材料 | 適用溫度 | 說 明 |
| 0 | 1Cr18Ni9Ti | 0～1000℃ | 常用的熱電偶保護管 |
| 1 | 剛玉 | 0～1600℃ | 耐高溫、耐腐蝕陶瓷管。缺點：易碎 |
| 2 | 高鋁 | 0～1800℃ | 耐高溫、耐腐蝕陶瓷管。缺點：易碎 |
| 3 | 316L | 0～1000℃ | 耐腐蝕優于1Cr18Ni9Ti的金屬護管 |
| 4 | 904L | 0～1000℃ | 能抗化工過程的絕大多數強腐蝕的金屬護管 |
| 5 | GH2520 | 0～1200℃ | 耐高溫、抗氧化合金保護管 |
| 6 | GH3030 | 0～1200℃ | 耐高溫、抗氧化合金保護管 |
| 7 | GH3039 | 0～1200℃ | 耐高溫、抗氧化合金保護管 |
| 8 | SiC | 0～1600℃ | 耐高溫、抗氧化合金保護管。缺點：易碎 |
| 9 | ZGCr18 | 0～1100℃ | 高鉻鑄鐵管。優點：低成本 |
| 代號 | 測溫元件形式 | ||
| 0 | 傳統裝配式芯子|芯子型號：WR□□—010-分度號-長度 | ||
| K | 鎧裝熱電偶芯子|鎧裝熱偶芯子的直徑以實際使用高溫度確定，溫度越高直徑越粗 | ||
| 代號 | 長度 mm | ||
| L | □□□mm | ||
| 代號 | 熱電偶精度等級 | ||
| 省略 | II級(國內常規供貨) | ||
| I | I級 | ||
