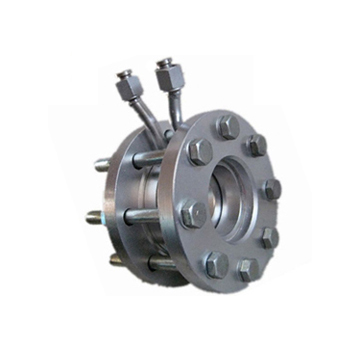

![[list:title]](/uploads/allimg/180722/1-1PH2125126.jpg)
JP-LGKH系列環室孔板流量計是一種采用環室取壓的孔板節流裝置，是測量流量的差壓發生裝置。配合各種差壓計或差壓變送器可測量管道中各種流體的流量。環室孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
一、孔板流量計的測量原理：
充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
一體化孔板流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該環室孔板采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
二、環室孔板流量計的特點：
1.孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
2.孔板計算采用國際標準與加工
3.孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
4.標準型節流裝置無須實流校準，即可投用。
5.一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

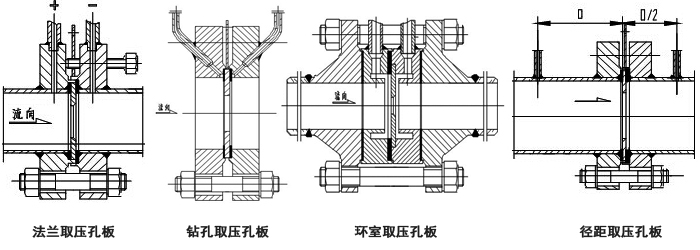

三、孔板流量計的取壓方式：
1、環室取壓標準孔板：
屬標準孔板。由于實現了環室取壓，提高了測量精度，縮短了安裝時所需小直線管段長度，可在各部門普遍應用。
2、角接單獨鉆孔取壓標準孔板：
屬標準孔板。當管徑在400毫米以上時,多采用此種形式。取壓方式為法蘭單獨鉆孔取壓、圓形均壓環取壓或方形均壓環取壓。孔板形式可為帶柄孔或非標準的圓缺孔板等。
3、法蘭取壓標準孔板：
屬標準孔板。它不論管道直徑大小，其上、下游取壓孔中心均位于距孔板兩側端面各式各1時(25.5mm)處，煉油系統普遍采用此種形式。
4、徑距取壓標準孔板：
屬標準孔板。取壓方式為管道取壓。上游取壓孔中心位于孔板前面一倍管道內徑處。下游取壓孔中心位于距離孔板后端面為管內徑之半的地方。
5、小口徑孔板：
屬非標準孔板。用于測量10毫米至50毫米管徑內流體的測量。
6、雙重孔板：
是由相互按一定距離安裝在直管道中的兩塊標準孔板組成。依流束方向而言，前面的孔反稱為輔孔板，后面的孔板稱為主孔板。輔孔板的截面比m1大于主孔板的截面比m。兩塊孔板構成了類似帶液壁的噴咀。它用于低雷諾數流體或高粘度的流量測量。
7、圓缺孔板：
屬非標準孔板，適用于臟污的、或有氣泡析了的、或含有固體微粒的流體流量的測量，其測量精度較低。
8、錐形入口孔板：
屬非標準孔板。圓形錐與中心線夾角呈45°，這種錐形入口孔板能適用于雷諾數很低的場合，但管道尺寸不得小于25毫米。
四、節流件上下游側所要求的短直管段長度：

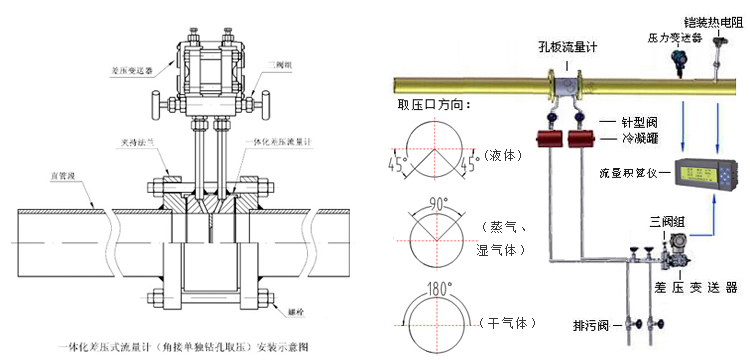

五、孔板流量計安裝示意圖：
六、孔板流量計選型表：
8、錐形入口孔板：
屬非標準孔板。圓形錐與中心線夾角呈45°，這種錐形入口孔板能適用于雷諾數很低的場合，但管道尺寸不得小于25毫米。
四、節流件上下游側所要求的短直管段長度：
|
直 徑 比 β≦ |
節流件上游阻流件形式和短直管段長度 |
上游短直 管段長度(包 括本表中所 有阻流件) |
||||||
| 單個90°彎頭或三通(流體僅從一個支管流出) | 在同一個平面上的兩個或多個90º彎頭 | 在不同平面上的兩個或多個90º彎頭 | 漸縮管(在1.5D至3D的長度內由2D變為D) | 漸擴管(在1D至2D的長度內由0.5D變為D) |
球型閥 全開 |
全孔球閥或閘閥全開 | ||
|
0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 |
10(6) 10(6) 10(6) 12(6) 14(7) 14(7) 14(7) 16(8) 18(9) 22(11) 18(14) 36(18) 46(23) |
14(7) 14(7) 16(8) 18(9) 18(9) 20(10) 22(11) 26(13) 18(14) 32(16) 36(18) 42(21) 50(25) |
34(17) 34(17) 34(17) 36(18) 36(18) 38(19) 40(20) 44(22) 48(24) 54(27) 62(31) 70(35) 80(40) |
5 5 5 5 5 5 6(5) 8(5) 9(5) 11(6) 14(7) 22(11) 30(15) |
16(8) 16(8) 16(8) 16(8) 16(8) 17(9) 18(9) 20(10) 22(11) 25(13) 30(15) 38(19) 54(27) |
18(9) 18(9) 18(9) 18(9) 20(10) 20(10) 22(11) 24(12) 26(13) 28(14) 32(16) 36(18) 44(22) |
12(6) 12(6) 12(6) 12(6) 12(6) 12(6) 12(6) 14(7) 14(7) 16(8) 20(10) 24(12) 30(15) |
4(2) 4(2) 5(2.5) 5(2.5) 6(3) 6(3) 6(3) 6(3) 7(3.5) 7(3.5) 7(3.5) 8(4) 8(4) |
五、孔板流量計安裝示意圖：
六、孔板流量計選型表：
| JP-LG | 節流裝置 | ||||||||
| 類型 | K | 孔板 | |||||||
| P | 噴嘴 | ||||||||
| 測量介質 | Q | 氣體 | |||||||
| Z | 蒸汽 | ||||||||
| Y | 液體 | ||||||||
| 測量元件形式 | 2 | ＜200℃ | |||||||
| H | 標準孔板(環室) | ||||||||
| Y | 標準孔板(法蘭) | ||||||||
| K | 標準孔板(鉆孔) | ||||||||
| S | 雙重孔板 | ||||||||
| Q | 圓缺孔板 | ||||||||
| Z | 錐形入口孔板 | ||||||||
| R | 1/4圓孔板 | ||||||||
| P | 偏心孔板 | ||||||||
| N | 整體(內藏)孔板 | ||||||||
| X | 楔形孔板 | ||||||||
| B | 標準噴嘴 | ||||||||
| L | 長徑噴嘴 | ||||||||
| 儀表口徑 | 口口口（通徑：DN10～1600mm） | ||||||||
| 公稱壓力(MPa) | 1 | PN1.0 | |||||||
| 2 | PN1.6 | ||||||||
| 3 | PN2.5 | ||||||||
| 4 | PN4.0 | ||||||||
| 5 | PN6.3 | ||||||||
| 6 | PN10 | ||||||||
| 7 | PN16 | ||||||||
| 流體溫度 | T1 | 80℃以下 | |||||||
| T2 | 250℃以下 | ||||||||
| T3 | 550℃以下 | ||||||||
| 口徑 | 1 | 法蘭碳鋼，節流件304不銹鋼 | |||||||
| 4 | 法蘭、節流件全304不銹鋼 | ||||||||
| 6 | 法蘭、節流件全316不銹鋼 | ||||||||
| T | 其它材質（訂貨時說明） | ||||||||
| 安裝附件 | 0 | 帶可拆卸安裝球閥 | |||||||
| 1 | 帶截止閥 | ||||||||
| 2 | 帶冷凝罐 | ||||||||
| 3 | 帶三閥組 | ||||||||
| C | 差壓變送器 | ||||||||
| X | 流量積算儀 | ||||||||
| B | 溫壓補償帶溫度與壓力傳感器 | ||||||||
