JP-LUF200F超聲波流量計

產品優勢：

合作客戶：

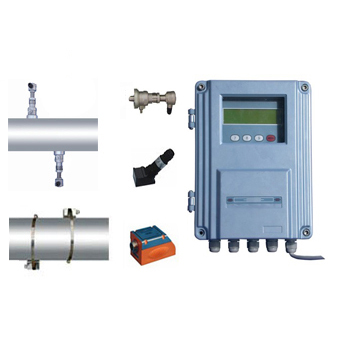

JP-LUF200F超聲波流量計是將超聲波傳感器和顯示器分開安裝的形式。以速度差法為原理，測量圓管內液體流量。超聲波流量計采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。

一、超聲波流量計特點：

1、操作方便：既可用磁性棒在一次表上瀏覽參數，還可通過二次表用中文進行參數再設定或顯示；

2、高精度測量：線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1%；

3、測量范圍大：選用不同型號的傳感器 , 可實現口徑 DN15～DN6000mm 管道流量的測量；

4、防護等級高：一次表防護等級可達到IP68，可浸入水下2米工作；

5、多重顯示：一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單；

6、傳輸距離遠：組網快捷，一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。

二、超聲波流量計技術參數：

1、技術指標：：

項目		性能、參數
主機		2×20點陣式背光型液晶顯示器，工作溫度（-20～60℃）
		打印機輸出24列字符微型熱敏打印機
		4×4+2式輕觸鍵盤
		數據接RS-485, 可利用互聯網到本公司網站下載新軟件升級流量計程序
傳感器		標準TS-2型適用于管徑：DN15～DN100mm 流體溫度≤110℃
		準TM-1型適用于管徑：DN50～DN1000mm 流體溫度≤110℃
		標準TL-1型適用于管徑：DN300～DN6000mm 流體溫度≤110℃
測量介質		水、海水、工業污水、酸堿液、各種油類等能傳導聲波的液體
流速范圍		0～±30m/s
測量精度		優于±1%
電源		鎳氫電池可連續工作20小時以上或AC220V
功耗		1.5W
充電		采用智能充電方式，直接接入AV220V，充電后自動停止，顯示綠燈
重量		凈重2.5Kg（主機）
備注		配備一體式高強度防護箱，可以在野外惡劣環境中使用
2、固定一體式可配的傳感器：
傳感器的選擇						顯示表的選擇
外夾式傳感器（-30～90℃）						壁掛式顯示表
TS-2小型，DN15～DN100 TM-1中型，DN50～DN1000 TL-1大型，DN300～DN6000						型號：JP-LUF200/W 尺寸：178×165×55mm 用于掛墻安裝
高溫外夾式傳感器						盤裝式顯示表
HTS-1小型，DN15～DN100； HTM-1中型，DN50～DN1000；溫度范圍：-30～160℃.						型號：JP-LUF200/S 開孔：152×76mm 用于儀表盤安裝
插入式傳感器（-30～160℃）						防爆型顯示表
TL-1標準型； TCL-2加長型； DN80～DN6000						型號：JP-LUF200/D 尺寸：298×298×110mm 防爆等級：Exd II BT4

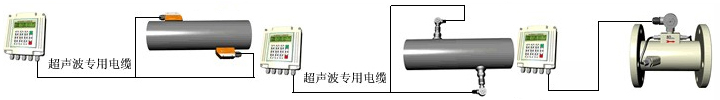

3、分體式超聲波流量計安裝示意圖：

三、超聲波流量計選型表：
JP-LUF200	超聲波流量計
儀表類型	G		管道式（同時提供通徑DN）
	D		固定一體式
	F		分體式
	S		手持式
	B		便攜式
傳感器形式			T	外夾式
			H	高溫外夾式
			C	插入式
顯示表形式				W	壁掛式
				S	盤裝式
				D	防爆式
