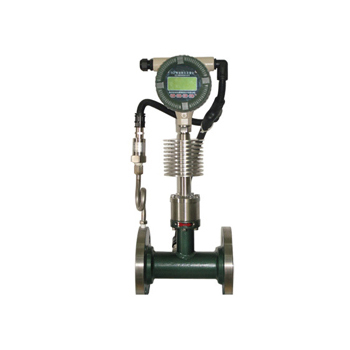

JP-LYBBC帶補償靶式流量計

產品優勢：

合作客戶：

JP-LYBBC帶補償靶式流量計是的針對蒸汽和氣體的流量測量需要溫度和壓力補償，把溫度傳感器和壓力傳感器置入流量計，表頭芯片加入溫壓補償后的流量結果計算。

JP-LYB智能靶式流量計采用成熟可靠的力稱重傳感器技術，其根據工況特性需求，可以將流速、流量（或將工況溫度、壓力檢測優化一體），充分體現了當今機電一體化產品的高科技性及其產品的性價比。儀表系統數據處理采用Texas Instruments Incorporated的MCU 技術并結合現代微電子工藝開發一種高可靠、準確度高的工業流量測控儀表。

智能靶式流量計既具有傳統孔板、渦街等流量計無可動部件的特點，同時又具有與容積式流量計相媲美的測量準確度，加之其抗干擾、抗雜質性能，除能替代常規流量計及常規流體流量測量外，尤其在高粘度、易堵卡、高溫、高壓、強腐蝕等流量計量困難的工況中具有很好的應用價值，目前已廣泛應用于鋼鐵、石油、天然氣、電力、造紙、化工、能源、食品、環保等各個領域的流量測量。

一、適用范圍：
1.公稱直徑，從DN15～DN300mm;
2.適用溫度:-150℃～450℃;
3.適用：從0～42MPa(表壓);
4.適合測量對象：
氣體類：煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等
蒸汽類：過熱蒸汽、飽和蒸汽等

二、產品特點：
1、無可動部件，密封面減少，大大降低泄漏率，便于安裝和日常維護;
2、測量范圍寬，大測量范圍可達20:1(液體)或10:1(氣體);
3、計量準確、精度高，法蘭式可達0.2%(液體)或0.5%(氣體);
4、靈敏度高，能測量超小流量，其可測量低流速為0.08m/s，電磁流量計0.5m/s;
5、重復性好，一般為0.05～0.08%,具有可選小信號切除，非線性修正，濾波時間可選擇;
6、壓力損失小，小口徑僅為標準孔板的1/2△P左右;DN100口徑以上壓力損失開始大幅度減少;
7、標定方便，除可采用標準裝置檢定外，還可采用干式標定方法，即采用砝碼掛重法，單鍵操作即可完成標定;
8、可根據實際需要更換阻流件而改變流量范圍，在線可拆裝插入式結構可實現不停產，不斷流維修或更換;
9、低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時流量累積流量及百分比棒圖，并可切換顯示補償溫度及補償壓力示值;
10、抗干擾、抗雜質能力特強，多種輸出形式，能遠傳各種參數，使用無需拌熱。

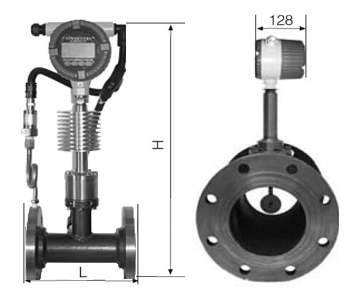

三、靶式流量計外形尺寸圖：

通徑（DN）	L （mm）	H （mm）
15～50	50	375～440
65	80	450
80	80	460
100	80	485
125	80	515
150	80	540
200	80	595
250	80	650
300	100	700
四、靶式流量計安裝示意圖：

注意事項

圖例

1.水平管道走向
應安裝在略微上升的管道上。如果條件不允許請保證
足夠的流速以防止空氣、氣體及蒸汽凝集在管道上部。

2.敞口排放或灌入
應把儀表安裝在管道的低管段。

3.管道走向往下
應將往下的管道低于儀表5米以上，并在流量計下游安
裝排氣閥

4.長管道系統
應將控制閥安裝在流量計的下游

5.泵
應將泵安裝在流量計的上游

五、靶式流量計選型表：

JP-LBY

智能靶式流量計

儀表口徑
（mm）

DN10

DN20

…

2000

DN200

安裝方式

對夾式

法蘭連接式

插入式

可在線拆裝式

螺紋連接式

衛生型

測量介質

液體

氣體

蒸汽

溫度范圍

常溫型（80℃以下）

高溫型（80～250℃）

chao高溫型（250～450℃）

壓力等級

常壓～1.6MPa

4.0MPa

6.3MPa

大42MPa（標注壓力等級）

本體材質

碳鋼

304不銹鋼

316不銹鋼

304襯四氟

工程塑料

供電方式

兩線制DC24V 4～20mA

兩線制DC24V 4～20mA+HART協議

電池供電

附加選項

RS485 MODBUS通訊協議

脈沖輸出

報警輸出

防爆（ExII CT6）
